機能概要:
DPOは完全なアナログ・サーキットによる複雑な波形の生成とFMシンセシスに特化したヴォルテージ・コントロールド・オシレーターです。
プライマリー・オシレーターとモジュレーター・オシレーターを用いたシグナル・ソースの生成というクラシックな方法論から発展したDPOは2つのオシレーターをどちらも複雑なシグナル・ソースとして使用する事が出来ます。
よってこのモジュールはをデュアル・プライマリー・オシレーターの名を冠し、DPOと名付きました。
DPOはパフォーマンスやリアルタイムでのサウンド・メイキングを想定したデザインが施されています。
このモジュールのファンクション毎にグループ化されたパネルは直感的に複雑なパッチングを構築することが出来ます。また他のモジュールを用いたエキサイティングなパッチングも容易におこなえるでしょう。
ダイナミックFMやサーキュラーFM、ハードシンクや倍音の付加など、これまで多くのモジュールを使用しなければならなかったサウンドメイキングをDPOはサーキット内の内部接続(ノーマライズ)により本モジュール単体でおこなうことが出来ます。このアイディアによりシンプルなパッチングで多彩なモジュレーションを可能にしました。
DPOは2つのモジュレーション・バスを内蔵しています。2つのモジュレーション・バスからの信号は分岐され、DPOの各ファンクションに送られます。また各ファンクションに搭載するアッテネーターで個別にモジュレーションのデプスを調整することが出来ます。DPOのサーキット内でスイッチング回路を経由して内部接続されているFMバスとModバスはオリジナル・ブックラ259スタイルであるモジュレーションのルーティングのように外部からの信号に置き換えることも可能です。FMバスとModバスのINDEXはダイナミックなマスター・コントロールとして働きます。
他のメイクノイズのモジュールのようにDPOはゲインセルとしてヴァクトロール回路を使用しています。これによってこのモジュールはコントロール・シグナルに対してスローでオーガニックなレスポンスを発揮してくれるでしょう。
例えばこれはウェイヴ・シェイプ・パラメーターにおいてスムーズなクロス・フェーディングや反転位相モジュレーションなどに顕著に表れるでしょう。
DPOは100%アナログ、ヴィンテージ・ヴォイスのミュージカル・インストゥルメントです。
研究用途ではなく、パフォーマンスに最適化したボイスと言えるでしょう。

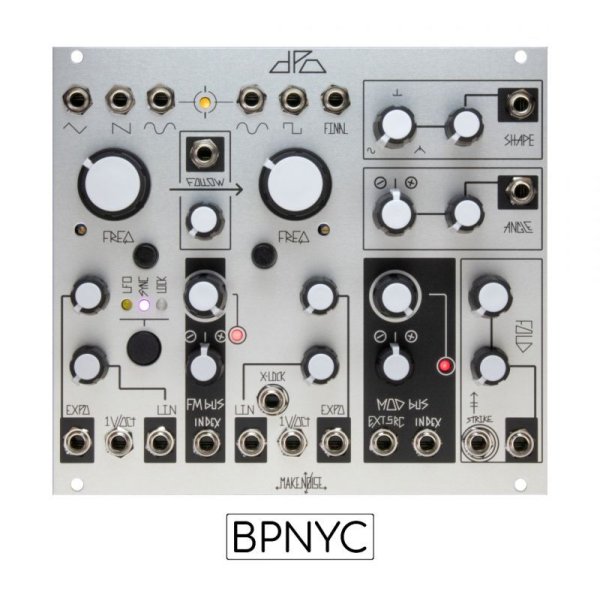

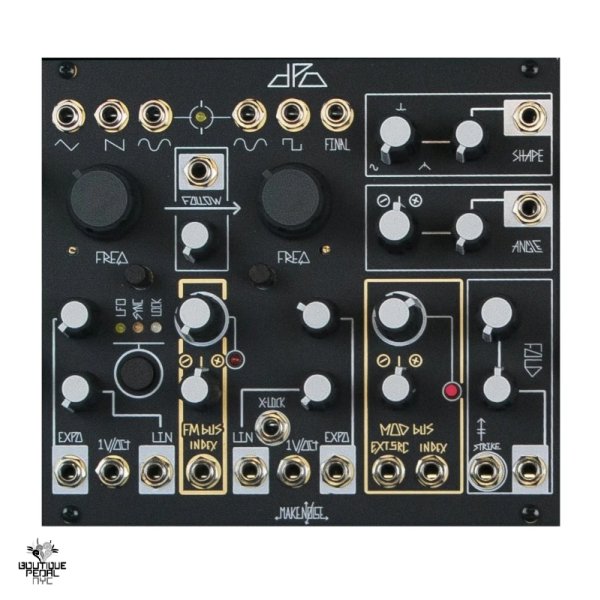

DPO
A voltage controlled oscillator designed for generating complex waveforms. Expanding on the classic arrangement of Primary and Modulator Oscillators, the DPO has both of the VCOs operable as complex signal sources. It is in essence a Dual Primary Oscillator.

Vintage voiced, all analog

Triangle Core with Sine, Saw, Spike & Square wave shapes

Dedicated FM and Mod buses

Modulation source signals are internally routed with associated destination CV attenuators setting final depths

Mod Bus has added capability of using external source (patched at EXT. SouRCe input) in place of VCO 1 Sine

Bi-Directional Dynamic FM Bus allows for circular FM

VCO A features Hard Sync circuit which combined Dynamic FM yields complex sounds

VCO A operates as LFO, perfect for slow morphing of VCO B timbres

VCO B features complex timbral control through the use of a 3 parameter waveform shaping and Dynamic FM

Utilizes SIX Vactrols

Pairs well with the Echophon

Specifications
Width:
28hp
Max Depth:
30mm
Power:
70mA@ +12V
70mA @ -12V

日本語マニュアル
